Pression ( Mesure & Régulation)
- Piézorésistive
- Fabricant : Keller

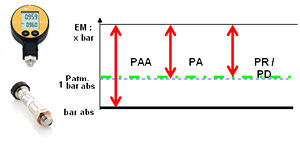

Avec le transmetteur de pression électronique, la pression mesurée est traduite en grandeur électrique. Ces capteurs utilisent presque toujours une membrane en silicium micro-usiné comme élément sensible à la mesure de pression. Des jauges piézorésistives, agencées en port, sont implantées sur la membrane. C'est aussi le cas des technologies couches minces et épaisses. La valeur des résistances varie avec la déformation de la membrane due à la pression. Chaque mesure résulte de la différence entre les pressions régnant des deux côtés de la membrane. Selon la pression de référence, on utilise la terminologie suivante:
- Pression Absolue Mesure par rapport à un volume scellé, généralement sous vide.
- Pression Relative Mesure par rapport à la pression atmosphérique.
- Pression Différentielle avec 2 entrées pression, pour mesurer la différence entre 2 pressions.
| Fabricant : | Keller |
| Fluides : | Gaz, liquides, vapeurs |
| Types : | Relatif, Absolu, différentiel |
| Pression et température maxi: | 1400 Bar et 300°C |
| Gamme de pression : | 1 mbar à 1000 bar |
| Précision : | 0.01% de l'étendue de mesure à 1% de l'EM |
| Rangeabilité : | 50:1 |
| Options : | Haute température, membrane dorée, raccord VCR... |
| Avantages : | Mesure très précise, rapport qualité prix. |
| Contraintes : | Surpression et basse pression |
