Principe de fonctionnement en vidéo

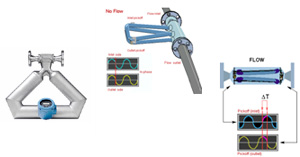

Les débitmètres massiques à effet Coriolis MicroMotion sont conçus pour une mesure massique très précise des gaz ou liquides indépendamment de la nature du fluide mesuré (masse volumique, viscosité, chaleur massique...) et des variations de procédé (pression, température). Le débitmètre massique effet Coriolis utilise comme capteur un tube en U sans obstacle. Un dispositif met le tube de mesure en vibration à une fréquence donnée, lorsqu'une masse (le fluide) circule dans le tube vibrant, celui-ci lui communique sa quantité de mouvement Verticale (effet coriolis), le degré de torsion (déphasage) est ainsi directement proportionnel au débit masse.
Ces instruments de hautes performances permettent simultanément la mesure du débit massique, du débit volumique, de la densité et de la température du fluide.
| Fabricant | MicroMotion, Emerson Process Management |
| Fluides | Gaz, liquides, biphasique |
| Tailles | ¼" à 8" |
| Pression et température maxi | 413 Bar et 427°C |
| Gamme de débit | 0 - 80 kg/h à 0 - 1000 t/h (Micro Débit) |
| Précision | 0,1% de la mesure |
| Rangeabilité | 100:1 |
| Longueur droite amont/avale | Aucune |
| Options | Profibus PA, Fieldbus |
| Avantages | Mesure massique coriolis, grande rangeabilité, mesure de densité |
| Contraintes | Coűt |
