Principe de fonctionnement en vidéo

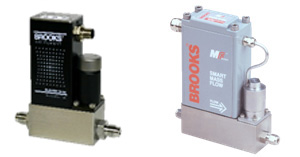

Le débitmètre massique et le régulateur de débit massique sont conçus pour une mesure ou/et une régulation très précise des gaz ou liquides. Ils présentent l'avantage d'être insensibles aux variations de pression et de température du gaz ou liquide mesuré.
Leur étalonnage est basé sur les propriétés "thermo-dynamiques" du gaz. Le débitmètre massique délivre une sortie signal directement fonction de la chaleur spécifique du gaz et de la différence de température mesurée aux bornes du capteur. Leur deuxième avantage est l'intégration en un seul produit de 3 fonctions en boucle fermée (mesure de débit + régulation PID + vanne de régulation ou contrôleur de débit).
| Fabricant | Brooks Instrument, Emerson Process Management |
| Fluides | Gaz, liquides |
| Tailles | 1/8" à 8" |
| Pression et température maxi | 300 Bar et 120°C |
| Gamme de débit |
0.01 Nml/min à 2500 Nl/min (Air @ 20°C, 1013 mbar), version régulateur 0.01 Nml/min à 2160 Nm3/h (Air @ 20°C, 1013 mbar), version mesureur |
| Précision | 0,5% de la mesure +/- 0,1% de la PE. |
| Rangeabilité | 50:1 |
| Longueur droite amont/avale | Aucune |
| Options | Vanne de régulation intégrée, Profibus-DP, RS485, IP65, ATEX zone 2 ... |
| Avantages | Mesure massique, grande rangeabilité, simple d'utilisation |
| Contraintes | Doit être utilisé sur des gaz parfaitement filtrés et est dépendant de son étalonnage |
