Débitmétrie (Mesure et Régulation)

Débitmètre massique Coriolis (Micro Débit / Gros débit)

Massique Coriolis

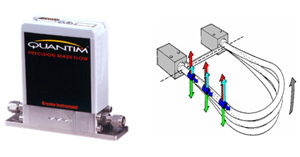

Le débitmètre Coriolis Quantim est conçu pour une mesure ou/et une régulation massique très précise des gaz ou liquides indépendamment de la nature du fluide mesuré (masse volumique, viscosité, chaleur massique...) et des variations de procédé (pression, température). Le débitmètre gaz ou liquides Coriolis utilise comme capteur un tube en U sans obstacle.

Un dispositif met le tube de mesure en vibration à une fréquence donnée, lorsqu'une masse (le fluide) circule dans le tube vibrant, celui-ci lui communique sa quantité de mouvement Verticale (effet coriolis), le degré de torsion (déphasage) est ainsi directement proportionnel au débit masse. Ces instruments de hautes performances permettent simultanément la mesure du débit massique, du débit volumique, de la densité et de la température du fluide.

Bulletin technique

Fabricant Brooks Instrument, Emerson Process Management
Fluides Gaz, liquides
Tailles 1/16" à ½"
Pression et température maxi 300 Bar et 120°C
Gamme de débit 0 - 10 g/h à 0 - 18 kg/h, version régulateur (Gros débit)
Précision 0,2% de la mesure
Rangeabilité 50:1
Longueur droite amont/avale Aucune
Options Vanne de régulation intégrée, ModBus, Profibus-PA, ATEX zone 1
Avantages Mesure massique coriolis, grande rangeabilité, mesure de densité
Contraintes Filtration particules afin d'éviter un bouchage partiel du tube
